Συνάδελφοι καλημέρα,

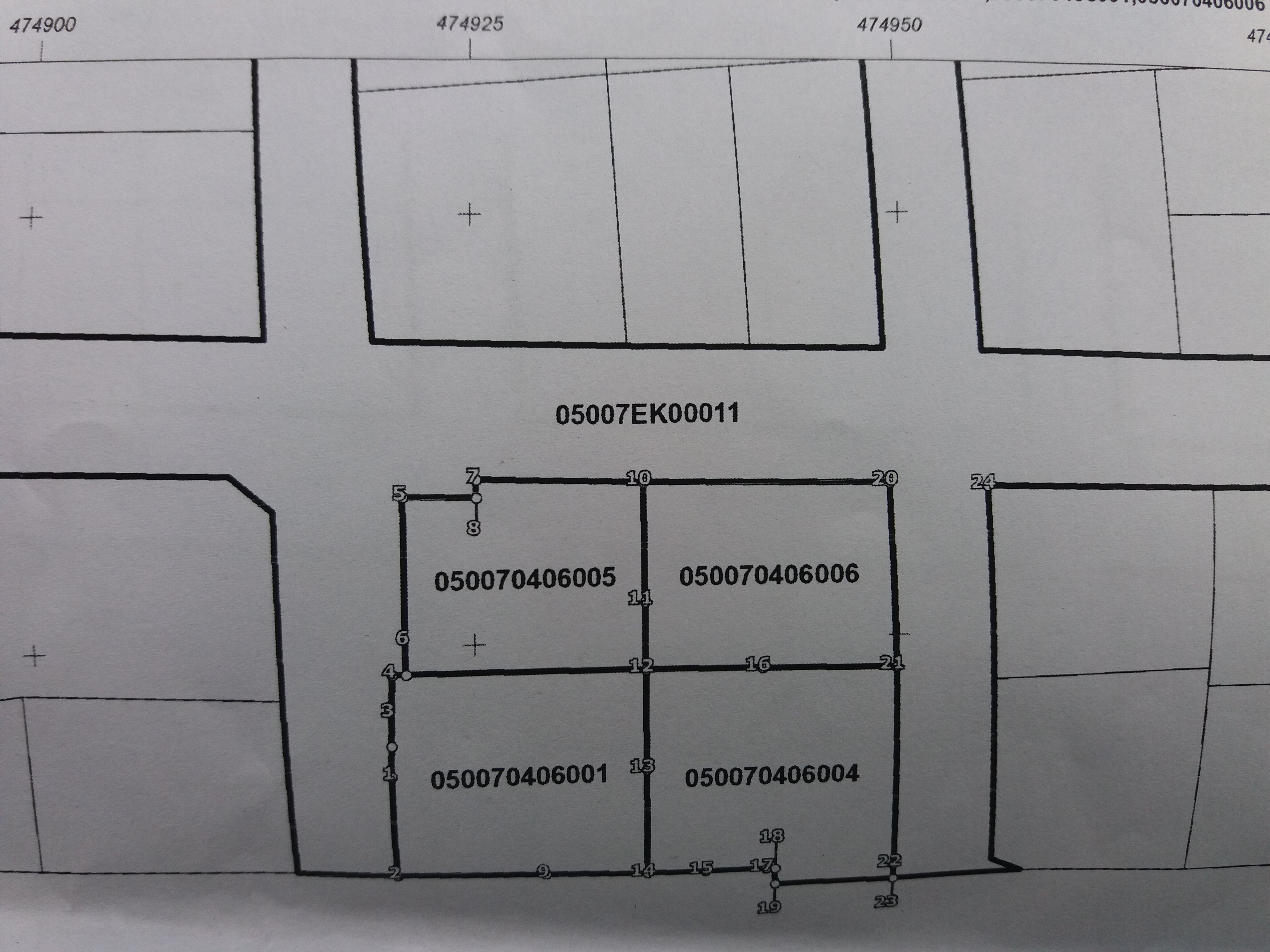

Παρακάτω επισυνάπτω και φώτο με το απόσπασμα προκειμένου να γίνω κατανοητός, αλλά και για να μπορέσω να σας εκφράσω το προβλήμά μου καλύτερα.

Ο πελάτης μου είναι ιδιοκτήτης του γωνιακού οικοπέδου με ΚΑΕΚ 050070406005 που φαίνεται στη φώτο. Το πρόβλημα είναι ότι το περίγραμμα που του έχει δώσει το κτηματολόγιο είναι λανθασμένο, καθώς του έχει αφαιρεθεί λωρίδα σε σχήμα "Γ" από την αριστερή μεριά. Ένα λάθος τόσο προφανές που αν δείτε την εικόνα φαίνεται κατευθείαν αφού με αυτό τον τρόπο το κτηματολόγιο αλλάζει τοπικά τα πλάτη των δύο δρόμων που διασταυρώνονται. Εγώ θέλω να κάνω ΔΓΜ στο οποίο εμπλέκονται το οικόπεδο με το παραπάνω ΚΑΕΚ και ο κοινόχρηστος χώρος με ΚΑΕΚ 05007ΕΚ00011. Οι ερωτήσεις μου είναι οι παρακάτω:

1) Πως θα μπορέσει αυτό να γίνει, αφού στο ΔΓΜ πρέπει τόσο τα αρχικά όσο και τα τελικα εμβαδά των εμπλεκομένων ΚΑΕΚ να είναι κλειστές polyline? Την αρχική και τελική μου ιδιοκτησία προφανώς μπορώ να την δείξω με κλειστή Polyline. Όμως για τον κοινόχρηστο χώρο που είναι τεράστιος θα πρέπει να παραλάβω τις κορυφές του?

2) Πρέπει να δείξω με κλειστή polyline όλο το κοινόχρηστο ΚΑΕΚ ή επειδή είναι κοινόχρηστο μπορώ να το δουλέψω έστω τοπικά και να ορίσω την ας πούμε υποπεριοχή του τσιμπώντας κορυφες γειτονικών του ΚΑΕΚ ιδιοκτησιών?

3) Στο κτηματολόγιο που πήγα να ζητήσω τις συντεταγμένες του κοινόχρηστου ΚΑΕΚ μου είπαν ότι απαγορεύεται ??? απο το νόμο να δίνουν τις κορυφές κοινοχρήστων χώρων!?!?!? Οπότε σας ρωτώ. Καταρχήν ισχύει αυτό? Και έπειτα πως θα περιγράψω το κοινόχρηστο ΚΑΕΚ αν δεν έχω κορυφές? Θα πρέπει να αγοράσω τις κορυφές όλων των ομορών του ΚΑΕΚ και να κρατήσω αυτές που μου κάνουν προκειμένου να το περιγράψω?!?! Καταλαβαίνετε ότι αυτό είναι εξωφρενικό, αφού μιλάμε για δεκάδες αν όχι εκατοντάδες ΚΑΕΚ και επομένως εκατοντάδες αν όχι χιλιάδες ευρώ επιβάρυνση για τον πελάτη.

Παρακαλώ κάποιον καλό συνάδελφο να με βοηθήσει συντόμως παρακαλώ, καθώς ο χρόνος πιέζει και η δουλειά κινδυνευει να χαλάσει εντελώς, δυστυχώς για ακόμη μια φορά από γραφειοκρατικούς λόγους και οργανωτικής παρακμής του Δημοσίου. Δυστυχώς δεν μπόρεσα να βρω απάντηση ή ενδιαφέρον για το πρόβλημά μου από τους αρμόδιους που πληρώνονται γι'αυτό και το γράφω εδώ ως τελευταία ελπίδα βασιζόμενος στην αλληλεγγύη σας. Ελπίζω να έχω μια απάντηση. Σας ευχαριστώ εκ των πρωτέρων και συγγνωμη για το "κατεβατό".

Υ.Γ. Θα εκτιμούσα επίσης αν θα μπορούσατε να προωθήσετε αυτό το θέμα και σε περισσότερους συναδέλφους καθώς είναι ένα θέμα πιστεύω που θα ταλαιπωρεί αρκετούς και θα ήταν χρήσιμο να επιλυθεί.


Edited by Nirvanas

Share this post


Link to post
Share on other sites

Έχεις κατεβάσει το ψηφιακό αρχείο .dxf? Εάν κι εκεί δεν φαίνεται το ...ΕΚ... σαν κλειστό πολύγωνο, μην ανησυχείς.

Εάν το σύστημα δεν το δέχεται, κάνε το με ημερομηνία Ιούνιο '18, χωρίς ψηφιακή υποβολή.

Share this post


Link to post
Share on other sites

Κοίτα αγαπητέ, πιστεύω ότι μία γρήγορη λύση είναι η παρακάτω: (Το έχω δοκιμάσει)

- Υπογράφεις ψηφιακά ένα τοπογραφικό - τεστ, με το πολύγωνό του να καλύπτει έστω και ένα μικρό τμήμα της έκτασής του ΚΑΕΚ τύπου ειδικής έκτασης.

- Το ανεβάζεις στο σύστημα και πριν την οριστική υποβολή, επιλέγεις την νέα δυνατότητα "αναφορά σύγκρισης".

- Κάνεις download τα shape files. Αυτά περιέχουν πολύγωνα - τομές μεταξύ του πολυγώνου σου και των πολυγώνων του λειτουργούντος, καθώς και τα πλήρη πολύγωνα των εμπλεκομένων ΚΑΕΚ.

- Τα μετατρέπεις σε dxf (QGIS ή ArcGIS) επιλέγοντας τα Hatch να γίνουν κλειστά πολύγωνα.

Εκεί θα βρεις και το πολύγωνο που αναζητάς, που θα διατρέχει μεγάλη έκταση. Πιστεύω όμως ότι δεν είναι υποχρεωτικό να το παραθέσεις όλο. Δεν μου έχει τύχει ΔΓΜ σε γεωτεμάχιο ειδικής έκτασης οπότε θα σου πει καλύτερα ένας άλλος συνάδελφος. Τεχνικά πάντως, αν το θέμα σου είναι να δείξεις όλο το πολύγωνο του δρόμου, με το τρόπο αυτό θα το καταφέρεις.



  • Upvote 1

Share this post


Link to post
Share on other sites
8 ώρες πριν, Nirvanas said:

1) Πως θα μπορέσει αυτό να γίνει, αφού στο ΔΓΜ πρέπει τόσο τα αρχικά όσο και τα τελικα εμβαδά των εμπλεκομένων ΚΑΕΚ να είναι κλειστές polyline? Την αρχική και τελική μου ιδιοκτησία προφανώς μπορώ να την δείξω με κλειστή Polyline. Όμως για τον κοινόχρηστο χώρο που είναι τεράστιος θα πρέπει να παραλάβω τις κορυφές του?

2) Πρέπει να δείξω με κλειστή polyline όλο το κοινόχρηστο ΚΑΕΚ ή επειδή είναι κοινόχρηστο μπορώ να το δουλέψω έστω τοπικά και να ορίσω την ας πούμε υποπεριοχή του τσιμπώντας κορυφες γειτονικών του ΚΑΕΚ ιδιοκτησιών?

3) Στο κτηματολόγιο που πήγα να ζητήσω τις συντεταγμένες του κοινόχρηστου ΚΑΕΚ μου είπαν ότι απαγορεύεται ??? απο το νόμο να δίνουν τις κορυφές κοινοχρήστων χώρων!?!?!? Οπότε σας ρωτώ. Καταρχήν ισχύει αυτό?



Καλημέρα συνάδελφε.

Ας ξεκινήσουμε ανάποδα. Αν παραγγείλεις ΚΔ και έχεις μέσα το ΚΑΕΚ του δρόμου, θα πρέπει να στο δώσουν (έτσι κ αλλιώς θα το κατεβάσεις από τον αντίστοιχο σύνδεσμο). Δεν έχω ξανακούσει να αρνούνται πουθενά, και έχω παραλάβει άπειρα προσωπικά.

Επίσης πολλές φορές, όλο αυτό το μεγάλο ΚΑΕΚ δημιουργεί προβλήματα, γι'αυτό το κόβουμε μόνο σε μια υποπεριοχή που μας βολεύει.

Share this post


Link to post
Share on other sites

Δυστυχώς όμως αρνήθηκαν να μου τις δώσουν γι'αυτό και ρωτώ εδώ τι μπορώ να κάνω. Αν προσέξεις στην εικόνα που ανέβασα φαίνονται αριθμημένες 24 κορυφές. Οι συντεταγμένες αυτών μόνο υπάρχουν στον πίνακα που συνοδεύει το απόσπασμα.

Edited by Pavlos33
προσθήκη τονισμού

Share this post


Link to post
Share on other sites

Κάνε κάτι απλό. Πάρε τηλ την ΚΤΗΜΑΤΟΛΟΓΙΟ στα κεντρικά, και πες τους τι συμβαίνει.

Όσες φορές το έχω κάνει, είναι ευγενέστατοι, εξυπηρετικοί και μου έχουν δώσει λύση.

Share this post


Link to post
Share on other sites
On 2/19/2020 at 9:00 PM, angusmacgyver said:

Κάνε κάτι απλό. Πάρε τηλ την ΚΤΗΜΑΤΟΛΟΓΙΟ στα κεντρικά, και πες τους τι συμβαίνει.

Όσες φορές το έχω κάνει, είναι ευγενέστατοι, εξυπηρετικοί και μου έχουν δώσει λύση.

Τελικά αυτό έκανα. Πήρα τηλέφωνο στα κεντρικά και με ενημέρωσαν ότι τις κορυφές των κοινόχρηστων τις παίρνω από τα κεντρικά στη Μεσογείων αφού αρχικά κάνω μια ηλεκτρονική αίτηση.
