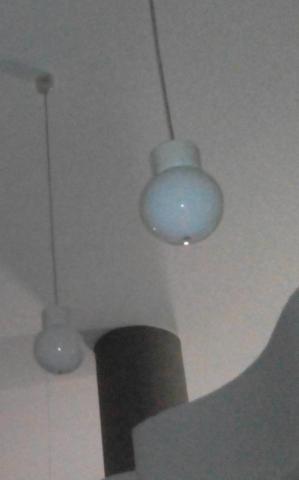

zio7 Δημοσιεύτηκε Αύγουστος 3 , 2015 Share Δημοσιεύτηκε Αύγουστος 3 , 2015 Ο λαμπτήρας (led) έχει ισχύ 7W - 640lm διάμετρος 60mm και το φωτιστικό είναι αυτό της φωτογραφίας. Που μπορώ να βρω κάτι αντίστοιχο Link to comment Share on other sites More sharing options...
panos-vicious Δημοσιεύτηκε Αύγουστος 3 , 2015 Share Δημοσιεύτηκε Αύγουστος 3 , 2015 (edited) Στο γιουσουρούμ . Δες, έψαξα για "suspended/pendant opal ball lights" στον γκούγκλη αλλά επειδή δεν βρήκα και τίποτα διαφωτιστικό, ρίχνω την παρακάτω ιδέα. Βρίσκεις ένα λουξόμετρο. Κλείνεις ραντεβουδάκι με τον μαγαζάτορα για κάπου εκεί κοντά στο κλείσιμο και τον ρωτάς αν υπάρχει η δυνατότητα για τίποτα -κατά το δυνατόν- συσκότιση. Με το μαλακό, μην προγκίξει ο άνθρωπος βάζοντας άλλα πράματα στο νου του. για να κάμεις τη δουλεία σου την θες κι αν γίνεται. Πας, ανάβεται μόνον αυτά τα φωτιστικά, παίρνεις μερικές αντιπροσωπευτικές μετρήσεις στα 0,80m απ' το δάπεδο (ελπίζοντας να μην έχει και τα φωτιστικά κοτσαρισμένα στο θεό), βγάζεις κι έναν μέσο όρο E1 = a1 [lux] = a1 [lm/m2]. Πόσα φωτιστικά έχει τώρα; Ας πούμε Α τεμ.. Πόση, κατ' ελάχιστον ένταση φωτισμού θέλει να πετύχει; 200 [lux]. Με τα τωρινά δεδομένα (είδος λαμπτήρων, κατάσταση και συντήρηση φωτιστικών και κατάσταση τοίχων/δαπέδου), υπολογίζεις φωτεινή ροή φωτιστικών (total system 1 flux) Φ1 = a1 [lm/m2] * 160 [m2] = b1 [lm]. Διαιρώντας με τον αριθμό των υπαρχόντων φωτιστικών, παίρνεις το τωρινό system flux (φωτιστικού) = b1 [lm] / A [lightings] = c1 [lm/lighting]. Υποθέτοντας πως μπορείς να βρεις από τα τεχνικά χαρακτηριστικά των τωρινών λαμπτήρων το total lamp flux, κι έστω ότι αυτό είναι d1 [lum/lamp], τότε, αρκετά προσεγγιστικά, θα μπορούσες να πεις πως, αν κρατήσεις τον ίδιο αριθμό φωτιστικών σωμάτων και αντικαταστήσεις μόνο τους λαμπτήρες τους με τους led που προανέφερες (7 [W], 640 [lm/lamp]), θα περίμενες να πάρεις: Με d1 [lum/lamp] -> c1 [lm/lighting] με 640 [lm/lamp] -> x? [lm/lighting] -------------------------------------------- x = (640 [lm/lamp] * c1 [lm/lighting]) / d1 [lum/lamp] = c2 [lm/lighting]. Πολλαπλασιάζοντας με τον αριθμό των φωτιστικών (είπαμε πως δεν αλλάζει), υπολογίζεις τα συνολικά αναμενόμενα lumen από τα φωτιστικά σου και έστω πως τα βρίσκεις Φ2 = c2 [lm/lighting] * A [lightings] = b2 [lm]. Διαιρώντας με το εμβαδόν δαπέδου (160 m2], υπολογίζεις τα αναμενόμενα lux, έστω E2 = b2 [lm] / 160 [m2] = a2 [lm/m2] = a2 [lux]. Αν E2 [lux] < 200 [lux], κοιτάς για άλλους λαμπτήρες ή/και άλλα φωτιστικά και διάταξη/πυκνότητα τοποθέτησης αυτών κλπ. Edited Αύγουστος 3 , 2015 by panos-vicious 1 Link to comment Share on other sites More sharing options...
johnjohn1 Δημοσιεύτηκε Φεβρουάριος 1 , 2016 Share Δημοσιεύτηκε Φεβρουάριος 1 , 2016 Συνάδελφοι επι της ουσίας αυτό που παρατηρώ μιας και είχα καιρό να ασχοληθώ με ΠΕΑ είναι ότι σε καταστήματα με λάμπες LED (καθώς έχουν υψηλή αποδοτικότητα σε lumen) εμφανίζεται σταθερά μεγαλύτερη αποδοτικότητα σε σχέση με αυτή του κτιρίου αναφοράς (16w/m2) με αποτέλεσμα στις περισσότερες περιπτώσεις (και δεδομένης της βαρύτητας της κατανάλωσης ενέργειας στα καταστήματα εξαιτίας του φωτισμού) να βγαίνουν πάντα Β. Link to comment Share on other sites More sharing options...

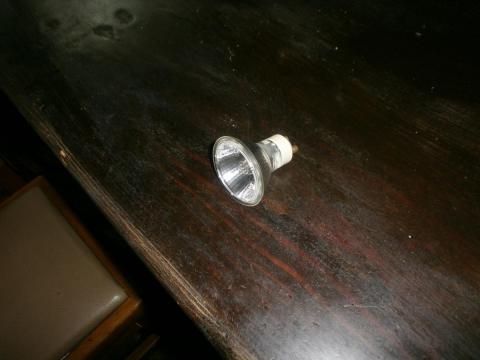

Inzaghi Δημοσιεύτηκε Απρίλιος 22 , 2016 Share Δημοσιεύτηκε Απρίλιος 22 , 2016 Καφε μπαρ σε διατηρητεο 100 ετων φωτιζεται με λαμπες πυρακτωσεως και σποτακια οπως στη φωτογραφια που επισυναπτω. Δε βρηκα ισχυ γραμμενη πανω πουθενα. Τι τυπου ειναι τα σποτακια αυτα? Αλογονου, υγραργυρου, υψηλης πιεσης νατριου ή αλογονιδιων μεταλλου? Πως το προσομοιωνουμε? Link to comment Share on other sites More sharing options...
tetris Δημοσιεύτηκε Απρίλιος 22 , 2016 Share Δημοσιεύτηκε Απρίλιος 22 , 2016 για led 3,5 W το κόβω Link to comment Share on other sites More sharing options...
Inzaghi Δημοσιεύτηκε Απρίλιος 22 , 2016 Share Δημοσιεύτηκε Απρίλιος 22 , 2016 Και σε ποια κατηγορία του αντίστοιχου πίνακα το εντασσω? Link to comment Share on other sites More sharing options...
tetris Δημοσιεύτηκε Απρίλιος 22 , 2016 Share Δημοσιεύτηκε Απρίλιος 22 , 2016 δες το σχόλιο στο #33 Link to comment Share on other sites More sharing options...
Inzaghi Δημοσιεύτηκε Απρίλιος 22 , 2016 Share Δημοσιεύτηκε Απρίλιος 22 , 2016 Η LED ή αλογονου ειναι... Μάλλον προς LED προσανατολιζομαι... Από τον πιν. 2.4 για καφετέρια απαιτείται στάθμη φωτισμού 250 Lx. Από τον πιν. 5.1α, σελ.127, για λαμπτήρες συμπαγούς φωτισμού ( σύμφωνα με τον πίνακα 5.1 τα LED προσομοιάζουν με τον συμπαγή φωτισμό οπότε παίρνω αυτήν την τιμή από τον πιν. 5.1α αφού αυτός δεν έχει την πυκνότητα ισχύος για LED) έχεις πυκνότητα ισχύος ανά 100lx ίση με 4,5W/m2/100lx επομένως για να "πιάσεις" τα 250lx ανά m2 που χρειάζεσαι, απαιτούνται 4,5W/m2/100lx x(250/100)=11,25W/m2/250lx και επομένως συνολικά για όλη την επιφάνεια αν αυτή είναι π.χ. 100m2 χρειάζεσαι 11.25W/m2/250lx x 100m2=1125 W=1,125ΚW Έτσι αν η μετρηθείσα ισχύς των φωτιστικών σου είναι μικρότερη από την παραπάνω βάζεις την τιμή 1,125KW ενώ αν είναι μεγαλύτερη βάζεις αυτήν την μεγαλύτερη Οποτε, λες, μπορω να το προσομοιωσω με συμπαγη φθορισμου... Link to comment Share on other sites More sharing options...

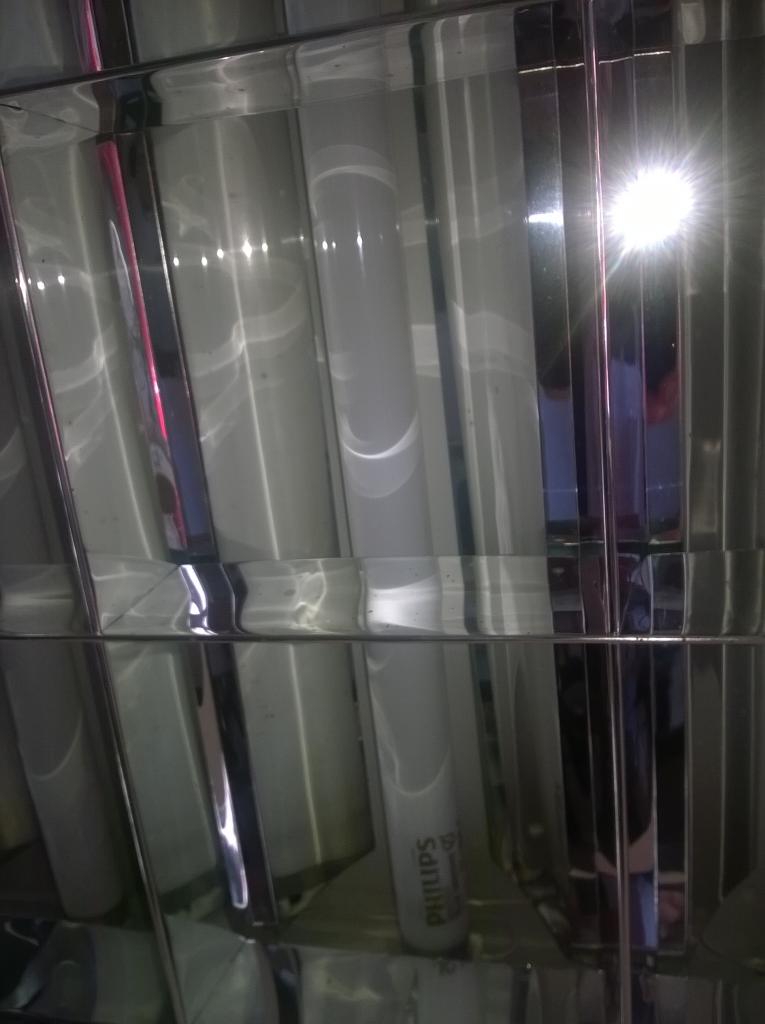

βασιλική Δημοσιεύτηκε Μάιος 10 , 2016 Share Δημοσιεύτηκε Μάιος 10 , 2016 Καλησπέρα! Σε γραφείο 50m2 υπάρχουν 8 λάμπες σαν αυτες που φαίνεται στην φώτο οι οποίες δεν έχω καταλάβει τι ακριβώς τύπο έχουν (κανουν ένα θόρυβο και αναβοσβήνουν πρίν ανάψουν) και 3 λάμπες συμπαγούς φθορίσμού 9watt η μία. 1.Απο πίνακα 2.4 παίρνω το 500lx που απαιτείται για γραφείο. 2.Από πινακα 5.1.α προσθέτο για κάθε λαμπτήρα τα w/m2/100lx και το άθροισμα το πολλαπλασιάζω έπι 5. 3.Το πιο πανω αποτέλεσμα το πολ/ζω με τα m2 του γραφείου και προκύπτει η απαιτούμενη ισχύς σε watt. 4.Από προδιαγραφές κάθε λαμπτήρα βρίσκω watt και τα προσθέτω. 5.Συγκρίνω τις δυο ισχύς και όποια είναι μεγαλύτερη την βάσω στο πρόγραμμα?? Στην επισυναπτόμενη φωτο μπορείται να με διαφωτίσετε πόσα watt συνήθως έχουν και ποιον τύπο επιλέγω από πιν.5.1.α?? Τις τιμές της ισχύς του κτιρίου αναφοράς του πιν.2.4 τις χρησιμοποιώ μόνο όταν δεν έχω καθόλου εγκατάσταση φωτισμού στο κτίριο?βάζω αυτή στο πρόγραμμα και τέλος?? Το πιν.5.1 πότε τον χρειάζομαι?? Link to comment Share on other sites More sharing options...
zxgr Δημοσιεύτηκε Μάιος 10 , 2016 Share Δημοσιεύτηκε Μάιος 10 , 2016 (edited) γραμμικος Τ8 με μαγνητικο μπαλαστ (4,2 w/m2/100lux) μηκος 60 cm = 18 W μηκος 120 cm = 36 W μηκος 150 cm = 58 W τιμες χωρις το μπαλαστ 50μ2*4.2*5=1050 W > από τα εγκατεστημενα => 1.05 kW στο προγραμμα Edited Μάιος 10 , 2016 by zxgr 2 Link to comment Share on other sites More sharing options...
