Φωτισμός

[Thodoris4]

Ευχαριστώ!!!!!!!!!!!!!!!!!!!!

[gio]

Και εγω νεο στους υπολογιστους...

Εχω γραφειο (ιατρειο) 3 δωματια τουαλετα υποδοχη. Ολα με απλου λαμπτηρες τι βαζω ως ισχυς τους και μετα τι ποσοστο στην Περιοχη ΦΦ?

[zio7]

Σε καινούργια αίθουσα εκδηλώσεων για τον φωτισμό τι βάζω? Θα κάνω φωτοτεχνία και θα βάλω την ισχύ που θα προκύψει? Μπορούμε στην ενεργειακή μελέτη να βάλουμε ισχύ φωτισμού μικρότερη από το Κ.Α. ή όπως και με το ΠΕΑ πρέπει να βάλουμε ισχύς τουλάχιστον ίση με το Κ.Α?

[thntoumas]

Όσον αφορά το πρώτο σκέλος της ερώτησης του μηνύματος #183, η απάντηση Ναι, δηλαδή γίνεται μελέτη φωτοτεχνίας. Σε περίπτωση που επιλέξεις φωτιστικά σώματα με καλύτερη αναλογία lm/W από αυτή που διαθέτει το κτήριο αναφοράς, η προκύπτουσα ισχύς θα είναι μικρότερη και αυτή θα χρησιμοποιηθεί στην ενεργειακή μελέτη. Στα ΠΕΑ κτηρίων (προ ΚΕΝΑΚ), με χρήση διαφορετικής της κατοικίας, συγκρίνεται η τιμή της εγκατεστημένης ισχύς των φωτιστικών σωμάτων, με αυτήν που προκύπτει από το συνδυασμό των πινάκων της ΤΟΤΕΕ 20701-1, 2.4(σελ.29-30) και 5.1.α.(σελ.127). Στις περιπτώσεις όπου η πρώτη είναι μεγαλύτερη, δηλαδή υπερκαλύπτει την ελάχιστη απαίτηση, συμπληρώνεται αυτή η τιμή, ενώ στις περιπτώσεις που υπολείπεται συμπληρώνεται η τιμή που προκύπτει από τον συνδυασμό των προαναφερόμενων πινάκων. Για κτήρια με εφαρμογή ΚΕΝΑΚ, αν έχει εφαρμοστεί η μελέτη ενεργειακής απόδοσης συμπληρώνεται η τιμή της μελέτης, κατά την έκδοση του ΠΕΑ, αλλιώς υπολογίζεται η τιμή της πραγματικής κατάστασης, στην οποία όμως θα πρέπει να πληρούνται οι ελάχιστες απαιτήσεις του ΚΕΝΑΚ(άρθρο 8 παράγραφος ζ).

[zio7]

Ευχαριστώ πολύ για την άμεση απάντηση. Άρα κάνω φωτοτεχνία και ότι προκύψει αυτό συμπληρώνω στην ενεργειακή μελέτη. Μια ακόμη ερώτηση, η αίθουσα εκδηλώσεων έχει εμβαδόν 80 τ.μ. και υπάρχουν τρία WC συνολικού εμβαδού 12 τ.μ. και μια μικρή κουζίνα 10 τ.μ., από τη φωτοτεχνία που θα κάνω μόνο για την αίθουσα θα προκύψει μια ισχύ φωτισμού, στη συνέχεια θα προσθέσω και την ισχύ των φωτιστικών των WC και της κουζίνας και θα διαιρέσω με το συνολικό εμβαδόν?

[panos-vicious]

@zio7

Ναι. Εφόσον τα W.C. και την κουζίνα τα έχεις εντάξει στην ίδια θερμική ζώνη με την αίθουσα εκδηλώσεων, διαιρείς την συνολική υπολογιζόμενη ισχύ φωτισμού με το συνολικό εμβαδόν (80+12+10=102 τ.μ.). Αν το πηλίκο W/m² (εγκατεστημένη ισχύς ανά μονάδα δομημένης επιφάνειας) σου βγαίνει μεγαλύτερο από αυτό του Κ.Α. τότε μάλλον θα υπάρχει πρόβλημα.

Επίσης θα πρέπει να κάνεις τον έλεγχο της απαιτούμενης στάθμης φωτισμού (lux), για το σύνολο της επιφανείας (102 τ.μ.).



Ρε παιδιά, δεν το είχα προσέξει στη διατύπωση αυτό που γράφει στην παράγραφο ζ). του άρθρου 8 του Κ.Εν.Α.Κ. Για δείτε το λίγο.



Το λογικό είναι αυτό που γράφει η ΤΟΤΕΕ, δηλαδή ελάχιστη φωτεινή δραστικότητα (απόδοση) 55 [lm/W]. Τους ξέφυγε, έχω μαϊμού έκδοση του Κ.Εν.Α.Κ. ή εγώ δεν το διαβάζω σωστά;

[hkamp]

Πάνο

Από την 1η εγκύκλιο οικ. 1603/4-10-2010 :

<<Β. Διευκρινήσεις για τα δεδομένα υπολογισμού και τις ελάχιστες απαιτήσεις ενεργειακής
απόδοσης (άρθρα 5, 6, 8 και 9 του ΚΕΝΑΚ)

.......

xiii. Παράγραφος 3.6, α): η ελάχιστη (και όχι η μέγιστη) ενεργειακή απόδοση των
φωτιστικών είναι 55 lm/W.>>



Ισχύει βέβαια και για το άρθρο 8 παρ. 3.1 ζ.

Edited Νοέμβριος 27 , 2013 by hkamp

[panos-vicious]

Τσάκαλος!!! Ευχαριστώ!!!

[zio7]

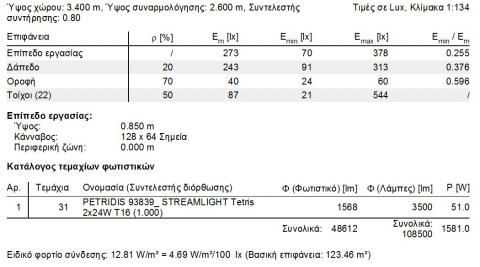

Κάνω την ενεργειακή μελέτη σε αίθουσα εκδηλώσεων (300lx στάθμη φωτισμού σύμφωνα με ΤΟΤΕΕ) και για των φωτισμό χρησιμοποιώ το dialux και έχω τα αποτελέσματα που επισυνάπτω.



Δηλαδή στον παρακάνω χώρο χρειάζομαι 31 φωτιστικά. Δεν ισχύει όμως το παρακάτω?



300lx * 123,46m² = n (αριθμός φωτιστικών) * 68 (=3500lm/51W) * 51W



Άρα   n = 10,68  (= 11 φωτιστικά)



Που είμαι λάθος?

[panos-vicious]

(31 [φωτιστικά] * 51 [W/φωτιστικό]) / 123,46 [m2] = 1581 [W] / 123,46 [m2] = 12,81 [W/m2] > 9,6 [W/m2] (33,43% μεγαλύτερη από την μέγιστη επιτρεπόμενη εγκατεστημένη ισχύ του Κ.Α. για την κάλυψη της μέσης ελάχιστης στάθμης (lx) γενικού φωτισμού).

Και (31 [φωτιστικά] * 1568 [lm/φωτιστικό]) / 123,46 [m2] = 48.608 [lm] /  123,46 [m2] = 393,71 [lm/m2] = 393,71 [lx] > 300 [lx] (ελάχιστη στάθμη φωτισμού).



Αν έβαζες 11 φωτιστικά του ιδίου τύπου, τότε:

(11 [φωτιστικά] * 51 [W/φωτιστικό]) / 123,46 [m2] = 561 [W] / 123,46 [m2] = 4,54 [W/m2] < 9,6 [W/m2] (σχεδόν η μισή από τη μέγιστη επιτρεπόμενη για το Κ.Α.)

αλλά όμως (11 [φωτιστικά] * 1568 [lm/φωτιστικό]) / 123,46 [m2] = 17.248 [lm] /  123,46 [m2] = 139,70 [lm/m2] = 139,70 [lx] < 300 [lx] (περίπου το 46,6% της ελάχιστης απαιτούμενης) συν το ότι δεν θα είχες σωστή φωτοτεχνική μελέτη.

Δες τι αποτελέσματα παίρνεις στην ενεργειακή κατάταξη με τα φωτιστικά που έχεις επιλέξει και αν δεν σε βγάζει άνετα στην ενεργειακή κλάση που θες, δοκίμασε με μεγαλύτερη ισχύ λαμπτήρων ή/και άλλου τύπου φωτιστικά.



Τα 3500 λούμεν, αναφέρονται στον λαμπτήρα και όχι στο φωτιστικό (1568 [lm]).
