maik Δημοσιεύτηκε Ιούλιος 29 , 2010 Share Δημοσιεύτηκε Ιούλιος 29 , 2010 Για καμπύλες υπάρχει η Spline. Link to comment Share on other sites More sharing options...
amali Δημοσιεύτηκε Ιούλιος 29 , 2010 Share Δημοσιεύτηκε Ιούλιος 29 , 2010 Καμπύλες δεν μπορείς με την mline. Η spline δεν έχει να ορίσεις τη στοιχιση από όσο ξέρω. Να σημειώσω ότι μπορεί να σου φανεί και το edit της χρήσιμο σε εφαρμογες (mledit). Κατι άλλο που σκεφτηκα για καμπυλες που να μπορείς να ορίζεις την στοιχιση είναι το Polysolid απο το AutoCad 3d. Να κανεις δηλαδή ένα polysolid με πολύ μικρό ύψος (δεν δεχεται μηδενικο) και να ορίσεις και εκει το justification. Μπορείς μια υπάρχουσα polyline η οποία περιέχει και τόξο να μετατραπεί σε Polysolid, έχοντας ορίσει το justification. Link to comment Share on other sites More sharing options...
makrojim Δημοσιεύτηκε Αύγουστος 24 , 2010 Share Δημοσιεύτηκε Αύγουστος 24 , 2010 καλησπερα σε ολους...ειμαι καινουργιος εδω και εχω να σας κανω μια ερωτηση...θελω να εκτυπωσω κατι μηχανολογικα σχεδια τα οποια ειναι σε κλιμακα 1:50 σε ενα plotter αλλα αφου πατισω εκτυπωση δεν ξερω τι ρυθμισεις χαρτιου πρεπει να βαλω,δηλαδη τη μηκος και τη πλατος θα πρεπει να βαλω για να εκτυπωθει σωστα το σχεδιο και να μπορεσω να μελετησω το σχεδιο σωστα????μηπως γνωριζετε κατι??εχω ενα plotter hp 1050c designjet Link to comment Share on other sites More sharing options...
slalom Δημοσιεύτηκε Αύγουστος 24 , 2010 Share Δημοσιεύτηκε Αύγουστος 24 , 2010 Δες αρχικά τι χαρτι θέλει το σχέδιο σου. Α1 ή Α0? Στο χαρτί που θα ορίσεις είναι 598 και 914 αντίστοιχα τα πλάτη του χαρτιού που πρέπει να φτιάξεις, μήκος όσο θες. Υπάρχει και μια επιλογή να σου κόβει το χαρτί μόλις τελειώσει το σχέδιο (inked area νομίζω). Το τσεκάρεις οπωσδήποτε. Link to comment Share on other sites More sharing options...
GEORGE KARA Δημοσιεύτηκε Οκτώβριος 11 , 2010 Share Δημοσιεύτηκε Οκτώβριος 11 , 2010 Συνάδελφοι έχω το εξής πρόβλημα, ενώ ορίζω από το plot style το πάχος της κάθε γραμμής με το αντίστοιχο χρώμα που θέλω να εκτυπωθεί δεν εμφανίζεται αυτή η διαφορά στο plot preview ούτε φυσικά στην εκτύπωση, ποια ρύθμιση να φταίει γνωρίζει κανείς; Link to comment Share on other sites More sharing options...
Chilon Δημοσιεύτηκε Οκτώβριος 11 , 2010 Share Δημοσιεύτηκε Οκτώβριος 11 , 2010 Menu bar → File → Plot. Επιλογή plot with plot styles από τις plot options. 2 Link to comment Share on other sites More sharing options...
GEORGE KARA Δημοσιεύτηκε Οκτώβριος 11 , 2010 Share Δημοσιεύτηκε Οκτώβριος 11 , 2010 Σ' ευχαριστώ πολύ Chilon το διόρθωσα! Link to comment Share on other sites More sharing options...

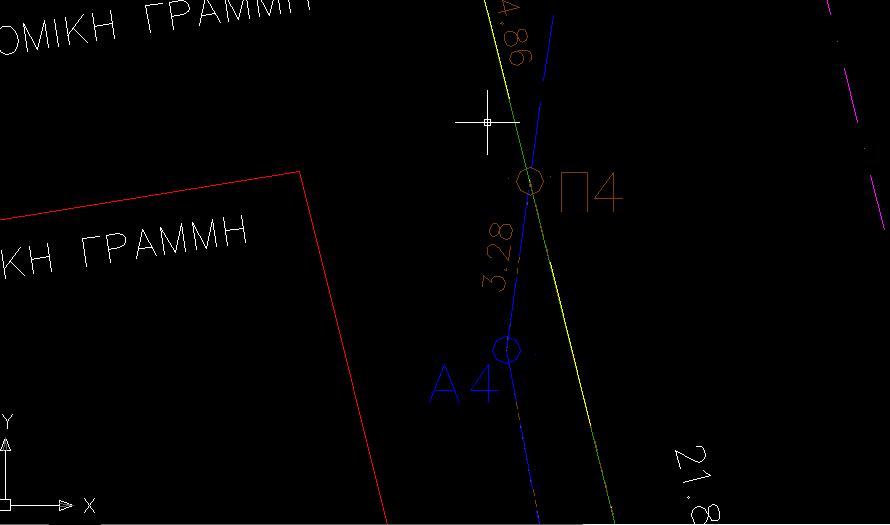

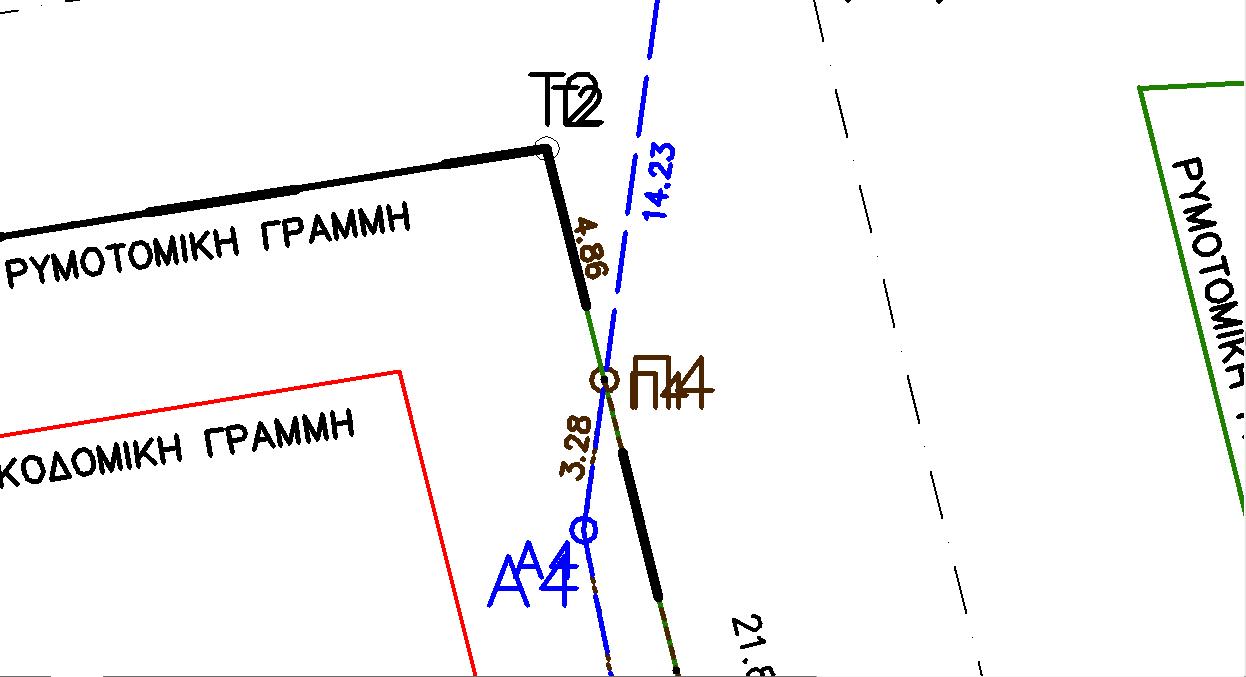

terry Δημοσιεύτηκε Οκτώβριος 25 , 2010 Share Δημοσιεύτηκε Οκτώβριος 25 , 2010 Πρωτη φορα μου τυχαινει αυτο το προβλημα... Στην οθονη τα γραμματα ειναι μια χαρα (φωτο 1), στην προεπισκοπηση εκτυπωσης και στην εκτυπωση τα γραμματα βγαινουν διπλα (φωτο 2).. Γιατι?? Link to comment Share on other sites More sharing options...
gvarth Δημοσιεύτηκε Οκτώβριος 25 , 2010 Share Δημοσιεύτηκε Οκτώβριος 25 , 2010 Δοκίμασε να αλλάξεις τον εξ' ορισμού εκτυπωτή . Αν κάνει το ίδιο και με άλλον. Κάνε κατάργηση και επανεγκατάσταση. Εν ανάγκη , κάνε κατάργηση εκτυπωτή, αποσύνδεσέ τον και άφησε τα Windows να τον "εντοπίσουν" . Στη συνέχεια κάνε τις όποιες ειδικές ρυθμίσεις επιθυμείς. Εν ανάγκη, μόλις κάνεις κατάργηση , κάνε και κάποια επανεκκίνηση. Link to comment Share on other sites More sharing options...
terry Δημοσιεύτηκε Οκτώβριος 25 , 2010 Share Δημοσιεύτηκε Οκτώβριος 25 , 2010 Moνο σε αυτο το αρχειο το κανει... Δοκιμασα και σε αλλα αρχεια και ειναι μια χαρα... Link to comment Share on other sites More sharing options...
