Δες μήπως και στις ρυθμίσεις του σχεδίου, στο μενού Format ---> Units ----> Length -----> στο Precision να είναι 0,00.

Καλησπέρα συνάδελφοι! Μια ερωτησούλα εάν ξέρει κάποιος να μου πει.... Φτιάχνω ένα σχέδιο στο autocad το οποίο θα το εξάγω σε dxf για να το στείλω σε συνάδελφο που δουλεύει με Τέκτωνα...... το θέμα είναι ότι ο Τέκτωνας δεν βλέπει τους ελληνικούς χαρακτήρες που γράφω στα single line text και τα δείχνει με ερωτηματικά..... οι αριθμοί φαίνονται κανονικά..... δεν ξέρω τι εργαλεία έχει ο Τέκτωνας και κατά πόσο μπορεί να τα διορθώσει αφού λάβει το αρχείο ο συν/φος , αλλά καλό θα ήταν το σχέδιο να φύγει από εμένα έτοιμο... Μήπως γνωρίζετε ποιες γραμματοσειρές με ελληνικούς χαρακτήρες είναι άμεσα συμβατές μεταξύ Αcad και Τέκτωνα ώστε να φτιάξω ένα text style και να δουλέψω εξ΄αρχής με αυτό? Ευχαριστώ προκαταβολικά! Να διορθώσω στο προηγούμενο μήνυμα μου ότι ο τέκτωνας βλέπει τα text objects με την μορφή '' åîáóöáëßæïíôáé '' και όχι με ερωτηματικά όπως έγραψα εκ παραδρομής... Απαντώ ο ίδιος στο ερώτημα μου (lol🤣)..... σε περίπτωση που κάποιος συν/φος το αντιμετωπίσει στο μέλλον.... μετά από μερικές δοκιμές βρήκα την γραμματοσειρά wgsimpl.shx η οποία είναι συμβατή με τους ελληνικούς χαρακτήρες.....παραθέτω δείγμα....

Συνάδελφε, υποθέτω ότι λογικά ο τοπογράφος σου έδωσε κάποιο αρχείο αποτύπωσης με σημεία τα οποία έχουν και υψόμετρο (Ζ).... Εάν δεν σε ενδιαφέρουν τα υψόμετρα των αντικειμένων και θες πχ να σχεδιάσεις απλά μια κάτοψη ή ένα τοπογραφικό σε 2d δοκίμασε τα παρακάτω...... Σέταρε το αρχείο σου σαν την πρώτη εικόνα που σου δείχνει ο didonis..... εναλλακτικά πας στο μενού View--->3D Views----->και επιλέχεις το Top.....λογικά τώρα το σταυρόνημα είναι λευκό και το σχέδιο σου είναι όψη οριζοντιογραφίας / κάτοψης...... κάνε ένα save as για να μην χαλάσεις το πρωτότυπο αρχείο σε περίπτωση που πάει κάτι στραβά και πληκτρολόγησε την εντολή flatten στην γραμμή εντολών..... με αυτή την εντολή μεταφέρεις όλα τα επιλεγμένα αντικείμενα στο υψόμετρο Ζ=0....... επιλέγεις όλα τα αντικείμενα του σχεδίου (και τα πιθανά παγωμένα και κλειστά layers)....... στη προτροπή Remove hidden lines? επιλέγεις Νο..... εάν όλα έχουν γίνει σωστά, τώρα τα πάντα όλα είναι στο 0 και δεν θα έχεις το ''πρόβλημα'' με την διαστασιολόγηση.... ότι μετράς πλέον θα είναι το μήκος προβολής στο οριζόντιο επίπεδο..... Ξαναλέω, αυτά μόνο εάν όντως δεν σε ενδιαφέρουν τα υψόμετρα των αντικειμένων......

Στο αρχείο μου έχω αυτά τα οποία ίσως να τα έχω μαζέψει μέσα από το φορουμ εδώ........ΣΗΜΑΝΣΗ ΟΔΩΝ BLOCKS222.dwg

Συνάδελφε τσέκαρε προσεκτικά το ΦΕΚ του 1991 της οριοθέτησης του οικισμού για να δεις τι προβλέπει σε περίπτωση ασυμφωνίας χάρτη και περιγραφής των ορίων....Σε εμάς εδώ Εύβοια, σε όλες τις οριοθετήσεις που έχω δει το ΦΕΚ αναφέρει επί λέξει: <<Σειρά ισχύος για περίπτωση ασυμφωνίας, πρώτον το σχέδιο και δεύτερον το κείμενο της περιγραφής των ορίων.>> άρα πάμε με το γραφικό του χάρτη. Από παλαιότερη συζήτηση εδώ στο φόρουμ θυμάμαι ότι σε άλλα μέρη της χώρας η απόφαση οριοθέτησης αναφέρει το αντίθετο σε περίπτωση ασυμφωνίας δηλ. ότι υπερισχύει το λεκτικό.... Σε κάθε περίπτωση μπορείς να ρωτήσεις την αρμόδια ΥΔΟΜ ή την Τ.Υ. του Δήμου που ανήκει ο οικισμός....ίσως να έχουν εντοπίσει παλαιότερα το πρόβλημα και να σου δώσουν λύση....

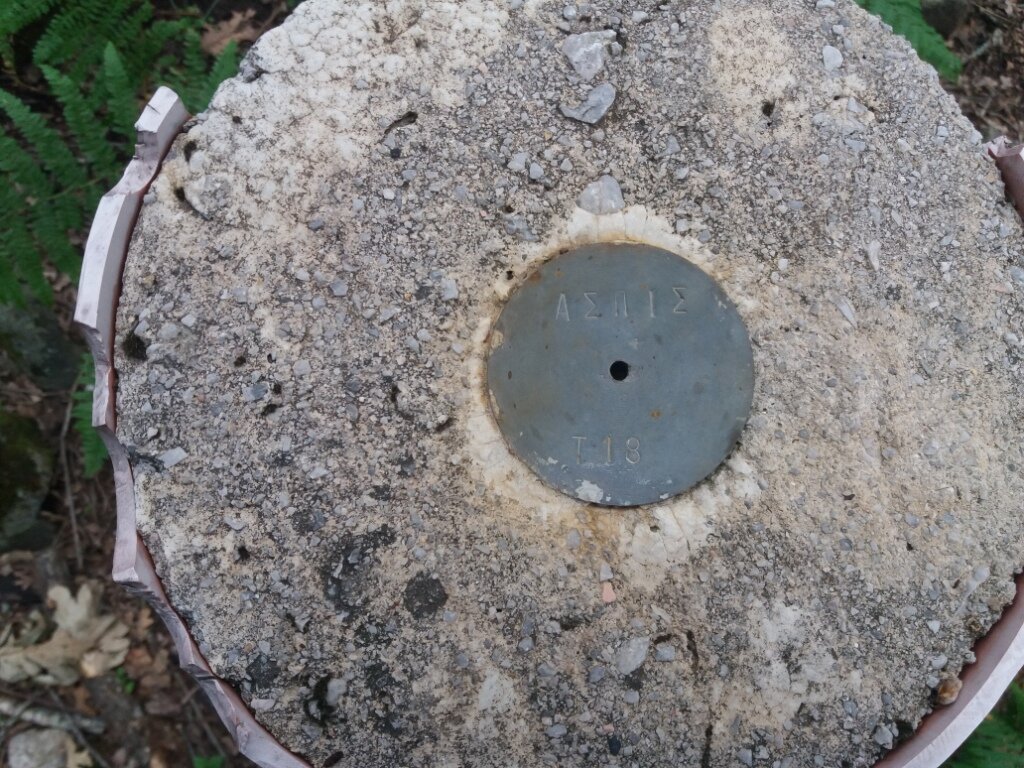

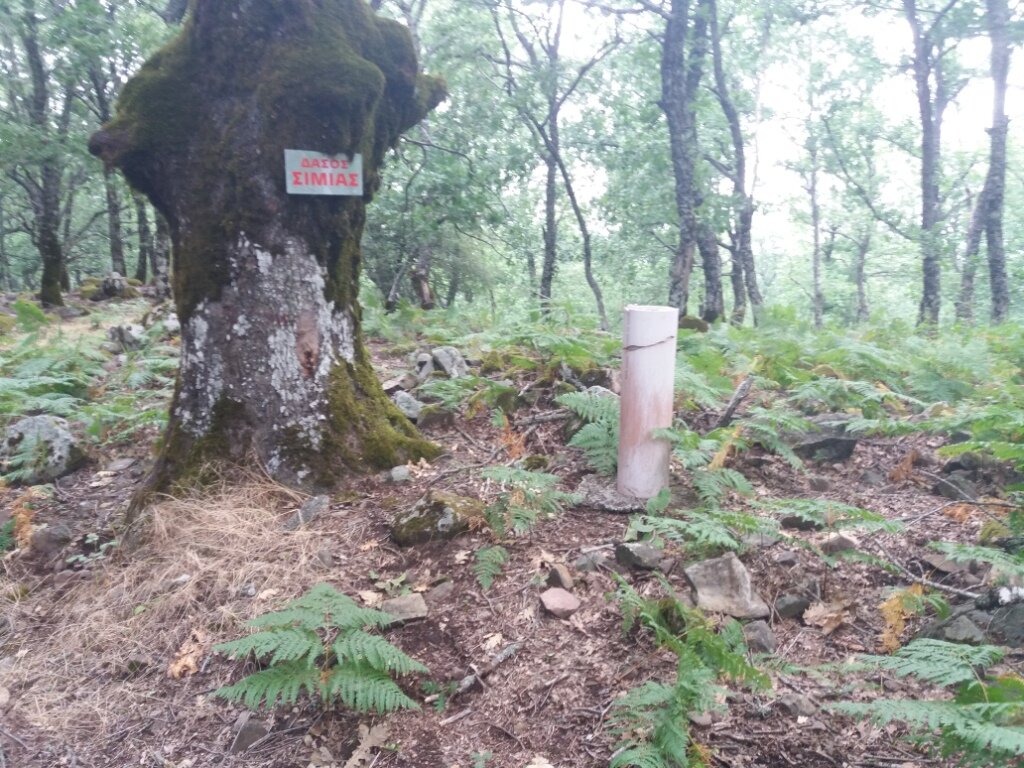

Καλησπέρα συνάδελφοι! Από περιέργεια απλά η απορία μου.... Το Σάββατο επισκεπτόμενος ένα ξωκλήσι του Αϊ Λιά ψηλά στο βουνό εδώ στα μέρη μου συνάντησα αυτό το βάθρο..... (συντεταγμένες πολύ χονδρικά απ το κτημανετ περίπου 428940,4302150)... Από που μπορεί να προέρχεται? Σας λέει τίποτα η σήμανση του? Πληροφοριακά, στην περιοχή πολύ κοντά του βρίσκονται 2 τριγ/κα της ΓΥΣ και στην κορυφή του βουνού υπάρχουν 3 διαφορετικές εγκαταστάσεις / κεραίες μάλλον τηλεφωνίας...

Έτσι το κάνω κ εγώ! 😎 Προσοχή θέλει εάν έχεις σχεδιάσει τίποτα πάνω στον χάρτη (πχ κάποιο γεωτεμάχιο) να το κάνεις κ αυτό scale μαζί με την πινακίδα για να τυπωθεί σωστά....

Εγώ χρησιμοποιώ το παρακάτω.... δεν ξέρω εάν σε βοηθά καθόλου..... Επιλέγεις την polyline και την εξάγει σε .txt (Χ,Υ,Ζ) (πχ για σχεδιασμένο περίγραμμα γεωτεμαχίου σε ΕΓΣΑ με βοηθά για άμεση εξαγωγή αρχείου για ανέβασμα και επισκόπηση στο kthmanet) ptexport (POLYLINE TO TEXT).lsp

Τον ανέβασα εδώ συνάδελφε... μπορείς να τον κατεβάσεις.... https://drive.google.com/open?id=1mS9Wrd8S7EnIvIi729JR5NbpPuyUCWWI Τα credits βέβαια πάνε στον συνάδελφο @Coltrane που το μοιράστηκε αρχικά μαζί μας!

Επίσης και ο ΟΚΧΕ, στο site του στην αρχική σελίδα, διαθέτει τους συντελεστές μετασχηματισμού συγκεντρωμένους σε ένα αρχείο excel. Συντελεστές Μετασχηματισμού HATT<>ΕΓΣΑ87

Το βάζω εδώ να υπάρχει.... Η ΓΥΣ διαθέτει Ανοικτά Δωρεάν τους Πίνακες και Συντελεστές Μετατροπής Συντεταγμένων Hatt σε ΕΓΣΑ του Γ.Βέη.

Στο πρώτο ερώτημα σου για την απλή εισαγωγή ενός αρχείου .dwg μέσα σε ένα άλλο, πρέπει και τα δύο σχέδια να είναι στις ίδιες σχεδιαστικές μονάδες για να φανούν σωστά.... Από το μενού Format ----> Units -----> στο Insertion Scale επέλεξε και στα δύο αρχεία/ σχέδια το Unitless και ξαναδοκίμασε όπως πριν....

Μιά απ΄ τα ίδια και εδώ στα μέρη μου..... αιγιαλός πάνω στο βουνό...

Ευχαριστώ!

Συνάδελφοι το προκαταρκτικό υπόβαθρο (πολύγωνα) σας το φορτώνει εδώ ή το έβγαλαν με την πρόσφατη ενημέρωση??

Στο civil 3d 2011 έχω κ εγώ το ίδιο πρόβλημα.... με δεξί κλικ το paste to original coordinates είναι γκριζαρισμένο..... μόνο από το μενού edit μπορώ να τρέξω την εντολή...

Δημήτρη και jojo ευχαριστώ για την υπομονή και επιμονή σας.... Ξαναλέω πως δεν υπάρχει κάποια αναφορά για σύσταση ή για χιλιοστά πουθενά... Παραθέτω μια μικρή περίληψη του συμβολαίου.... θα μιλήσω και με το Κτημ. Γραφείο και θα ενημερώσω εδώ..... φαντάζομαι ότι το ίδιο θέμα θα το συναντήσουν και άλλοι συνάδελφοι...... Ο παππούς τάδε έχει στην κυριότητα, νομή και κατοχή του τα παρακάτω οικόπεδα κείμενα εντός του σχ πόλεως οικισμού τάδε..... ήτοι 1) το υπ αριθμ 126α οικόπεδο, μετά της εντός αυτού διωρόφου οικοδομής εκτάσεως 121τμ......(περιγραφή σύμφωνα με το τόπο)....... το παραπάνω ακίνητο περιήλθε εις αυτόν εκ παραχωρήσεως του Ελ. Δημοσίου με τον τάδε τίτλο κυριότητας............. 2) έτερο οικόπεδο υπ αριθμ 123 μετά της εντός αυτού ισογείου οικίας εκτάσεως 227τμ......(περιγραφή σύμφωνα με το τόπο)....... το παραπάνω ακίνητο περιήλθε εις αυτόν εκ παραχωρήσεως του Ελ. Δημοσίου με τον τάδε τίτλο κυριότητας............. Δια του παρόντος ο παππούς δήλωσε ότι τα παραπάνω περιγραφόμενα ακίνητα μεθ' όλων των επ' αυτών και εξ' αυτών...., τα παραχωρεί μεταβιβάζει κατά πλήρη κυριότητα, νομή κλπ στο γιό του τάδε... Δήλωσε ότι τα παραχωρούμενα ακίνητα είναι ελεύθερα βάρους, χρέους υποθήκης κλπ..... και αποδέχεται τον γιό του κύριο νομέα....... κλπ. Ο δε αφ΄ ετέρου συμβαλλόμενος γιός δήλωσε ότι αποδέχεται την προς αυτόν δια του παρόντος γονική παροχή την οποία παρέλαβε κατά πλήρη κυριότητα, νομή κλπ... Και μετά ακολουθούν τα τυπικά περί αξίας των ακινήτων, υπ δηλώσεις συμβαλλόμενων, φόροι και συν. δικαιολογητικά.

Ευχαριστώ για τις απαντήσεις παιδιά.... δεν υπάρχει κάποια σύσταση ή αναφορά για χιλιοστά πουθενά... πρόκειται για συγγενικό μου πρόσωπο.... η γονική παροχή μετά την περιγραφή και το ιστορικό κτήσης των οικοπέδων δεν αναφέρει κάτι άλλο πέρα από το κλασσικό .....τα παραπάνω οικόπεδα με τα κτισματά τους, τα παραχωρεί μεταβιβάζει κατά πλήρη κυριότητα, νομή κλπ.... και μετά τα υπόλοιπα τυπικά περί φόρων κλπ... Χμμμμμ..... Μόλις θυμήθηκα ότι στο τόπο της γον παροχής υπάρχει λάθος από τον τότε μηχανικό....στο ένα οικόπεδο δείχνει μεγαλύτερη την παλαιά οικία και μικρότερο το διώροφο έτσι ώστε το κοινό όριο των δύο κτιρίων να είναι και το κοινό όριο των οικοπέδων.... δεν αναφέρει βέβαια πουθενά τα εμβαδά των κτιρίων...μόνο των οικοπέδων.... μπλέξαμε... θα μιλήσω κ από αύριο με το Κτημ. Γραφείο.

jojo συμφωνώ... και εγώ σαν δύο ανεξάρτητα πιστεύω πως πρέπει να δηλωθούν.... εάν όμως αύριο - μεθαύριο θέλει να συστήσει οριζόντιες ανα όροφο στο διώροφο για να τα μοιράσει τα παιδιά του δεν θα έχει πρόβλημα?

Καλησπέρα συνάδελφοι! Θα ήθελα τις απόψεις σας σε μια κάπως ''ιδιαίτερη'' περίπτωση.... Παππούς έχει στην κατοχή του δύο όμορα οικόπεδα εντός ρυμ. σχεδίου συνοικισμού με τίτλους κυριότητας της ΤΥΥΓ . Στο ένα οικόπεδο υπάρχει παλαιά οικία προ του 55 και κάποια στιγμή εκδίδει οικ. άδεια για νέα διώροφη οικοδομή η οποία ''πατάει'' και στα δύο οικόπεδα (τα δύο οικόπεδα θεωρούνται ένα ενιαίο με σαφή όμως διαχωρισμό στην οικ. άδεια). Αργότερα τα κάνει γονική παροχή στο γιό του και πάλι με σαφή διαχωρισμό τους. (Το συμβόλαιο της γον. παροχής αναφέρει: Ο παππούς τάδε έχει στην κατοχή του τα παρακάτω οικόπεδα κείμενα εντός του σχ πόλεως οικισμού τάδε.....1) το υπ αριθμ 123 οικόπεδο ........... 2) το υπ αριθμ 126α' οικόπεδο ..........) Πώς θα δηλωθούν? Δύο ανεξάρτητα δικαιώματα ή ένα ενιαίο? Εάν δηλωθούν σαν δύο ανεξάρτητα τι εμβαδό κτιρίου θα πρέπει να δηλώσει δεδομένου ότι η διώροφη οικοδομή τέμνεται από το κοινό όριο? Παραθέτω σκαρίφημα και ευχαριστώ προκαταβολικά...

Συνάδελφοι το προκαταρκτικό υπόβαθρο με τους νέους ορθοφωτοχάρτες της νέας εφαρμογής ''Υπηρεσία Ηλεκτρονικής Υποβολής Δήλωσης του Ελληνικού Κτηματολογίου '' λειτουργεί και ανεξάρτητα από την κύρια εφαρμογή για απλή περιήγηση στον παρακάτω σύνδεσμο: https://gis.ktimanet.gr/wms/declarationsProduction/default.aspx (δεν ξέρω εάν έχει αναφερθεί πάλι....το ανακάλυψα τυχαία.... ίσως να φανεί χρήσιμο αφού δεν χρειάζεται login με τους κωδικούς του taxis)

Καλημέρα συνάδελφοι! Γνωρίζει κάποιος εάν υπάρχουν πουθενά αναρτημένα συνολικά τα δεδομένα του Δασικού Χάρτη της Π.Ε. Εύβοιας (αρχεία .dbf - .shx - .shp )? Με μια αναζήτηση βρήκα αρκετά ελεύθερα δεδομένα για όλη την χώρα στον ΠΣΔΑΤΜ και στο ΓΕΩΤΕΕ αλλά για την Εύβοια δεν βρίσκω τίποτε....

Κάνε μια αναζήτηση πρώτα.... πιο πολυσυζητημένο θέμα σχετικό με το Autocad δεν υπάρχει....

Καλησπέρα συνάδερφοι και Καλή Χρονιά να έχουμε! Γνωρίζει κάποιος πoιο country kit από τα διαθέσιμα στο Civil 3d είναι πιο κοντά στα Ελληνικά standards? Προφανώς θέλω κάποιο με metric units αλλά πιο πολύ με ενδιαφέρει το στυλ και οι κανονισμοί στην οδοποιία... πχ πινακάκια/υπομνήματα στις μηκοτομές/οριζοντιογραφίες κτλ Οι γνώσεις μου στο πρόγραμμα είναι πολύ λίγες για τα πολύ-πολύ βασικά και λέω να το ψάξω μόνος μου λίγο παραπέρα... Ευχαριστώ προκαταβολικά!
