Απορίες επί ξυλοτύπου

Recommended Posts

1 ώρα πριν, tetris said:

Σε κάθε περίπτωση, ο φορέας της σκάλας ΔΕΝ θα πρέπει να εφάπτεται στα υποστυλώματα.

Γιατί?

Share this post


Link to post
Share on other sites

Γιατί δημιουργείται "κοντό" υποστύλωμα, το οποίο θα πρέπει να υπολογίσεις στον αντισεισμικό. Κι επειδή δεν είναι ξεκάθαρο το μοντέλο που θα πρέπει να εφαρμόσεις.

Αν το τοιχείο μήκους 2.60 το κάνεις μόνο για τη σκάλα, κι έχεις πολλούς ορόφους, προτίμησε να κάνεις δοκάρι στη θέση του και να αναρτήσεις τη σκάλα από αυτό. Το δοκάρι δεν θα έχει επαφή με το υποστύλωμα δεξιά (γωνιακό?).

Αν το τοιχείο είναι απαραίτητο για τη λειτουργία του κτιρίου, όπλισε τη σκάλα ως ενιαίο φορέα με στροφή, χωρίς επαφή με κατακόρυφα φέροντα στοιχεία.

Share this post


Link to post
Share on other sites

Το κτίριο διώροφο με υπόγειο είναι.....

Που βλέπεις να σχηματίζεται κοντό, δεν καταλαβαίνω.

Η επαφή της σκάλας με το στύλο είναι μόνο στην κάτω δεξιά γωνία στο στύλο 45/45 και εκεί είναι στο ύψος της οροφής υπογείου, στο ύψος της πλάκας δηλαδή.



Share this post


Link to post
Share on other sites

Αυτό το γωνιακό (2.60*1.50 ή 0.50) τι είναι?

Share this post


Link to post
Share on other sites

Δηλαδή τη σκάλα εσύ δεν την "΄δενεις" πάνω στο τοιχίο;;

Και επίσης μίλησες ότι ΔΕΝ πρέπει να εφάπτεται στα υποστυλώματα,όχι στα τοιχία.

Επίσης δεν καταλαβαίνω αν μου επιτρέπεις,... θεωρείς θέση κοντό το τοιχίο στην ασθενή διεύθυνση?



Share this post


Link to post
Share on other sites
9 ώρες πριν, zvasilia said:

4. Οι δοκοί Δ22 και Δ24  εδράζονται έκκεντρα στο κυκλικό υποστύλωμα Κ2.

Ποιο είναι το πρόβλημα σε αυτό συνάδελφε? Υπάρχει κάποια απαγόρευση από τον κανονισμό?

Η Δ5 πιθανότατα λειτουργεί ως κάτι ενδιάμεσο μεταξύ προβόλου και ενιαιας αμφιέρειστης δοκού. Νομίζω η ακριβής προσομοίωση απαιτεί solid fem με τις κατάλληλες συνοριακές συνθήκες.

Μήπως καλύτερα να κάνεις ευθύγραμμη την Δ5 και να μετακινήσεις την οπή προς την γωνία με το Κ6?

Share this post


Link to post
Share on other sites
13 ώρες πριν, ilias said:

Δηλαδή τη σκάλα εσύ δεν την "΄δενεις" πάνω στο τοιχίο;;

....

Το αποφεύγω. Εκτός κι αν πρόκειται για τοιχείο υπογείου

Share this post


Link to post
Share on other sites
13 ώρες πριν, ilias said:

Δηλαδή τη σκάλα εσύ δεν την "΄δενεις" πάνω στο τοιχίο;;



Ηλία πως τη δένεις την σκάλα με το τοιχίο;

"φυτεύεις"  σίδερα-αναμονές με ρητίνη;

Share this post


Link to post
Share on other sites

Ναι. Είτε αφήνοντας αναμονές κατά τη σκυροδέτηση.

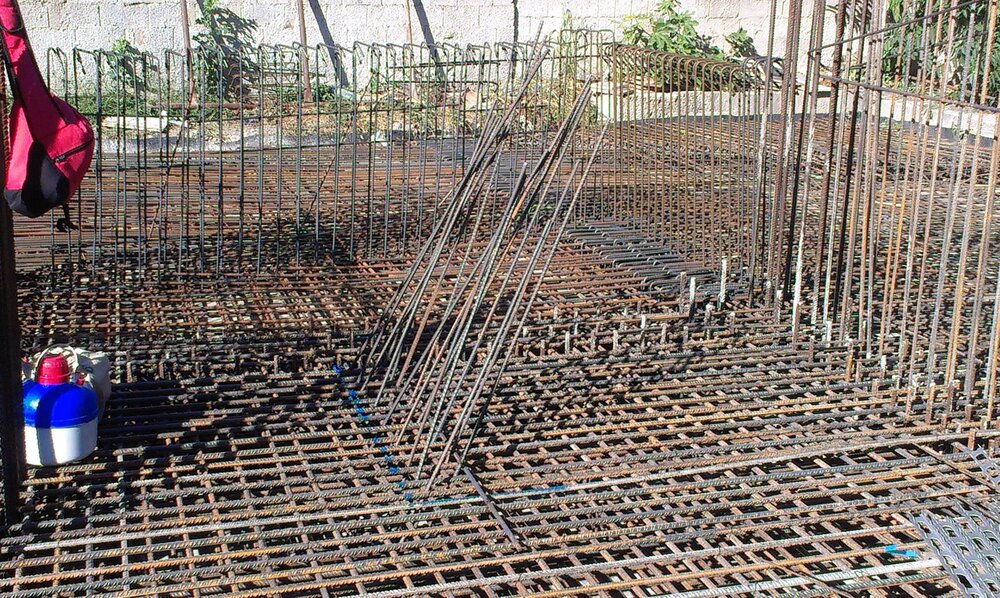

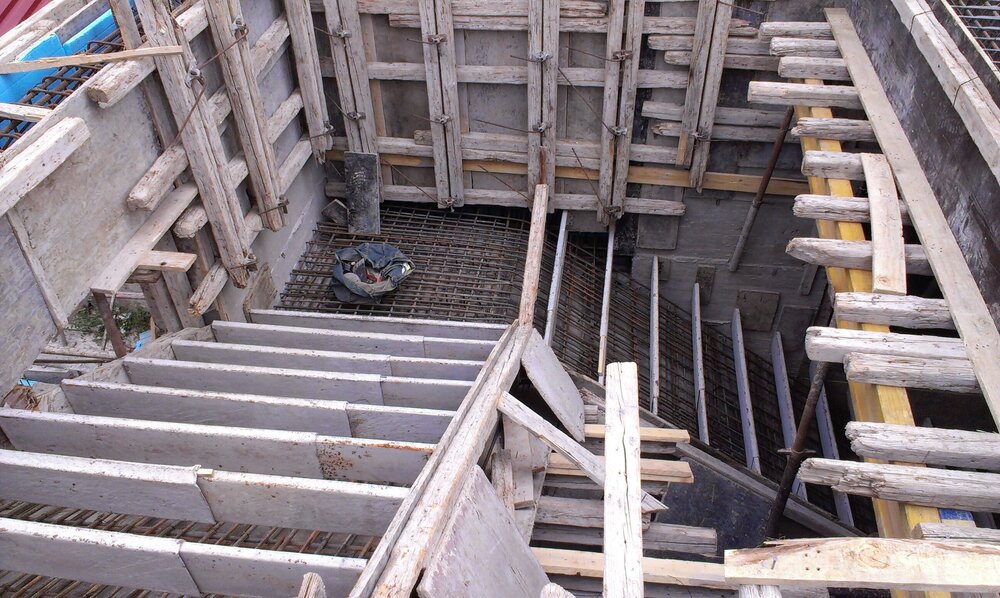

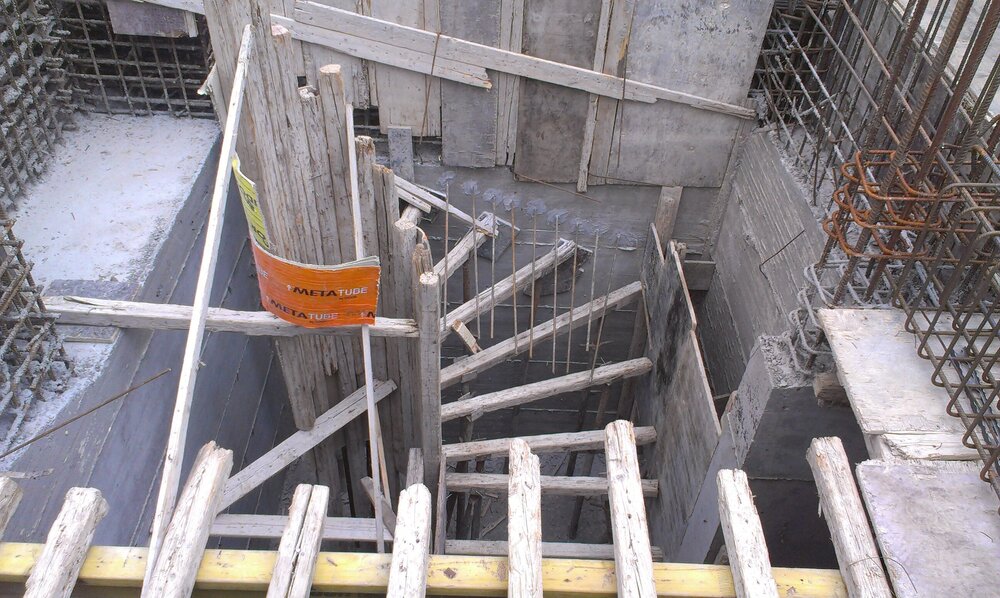

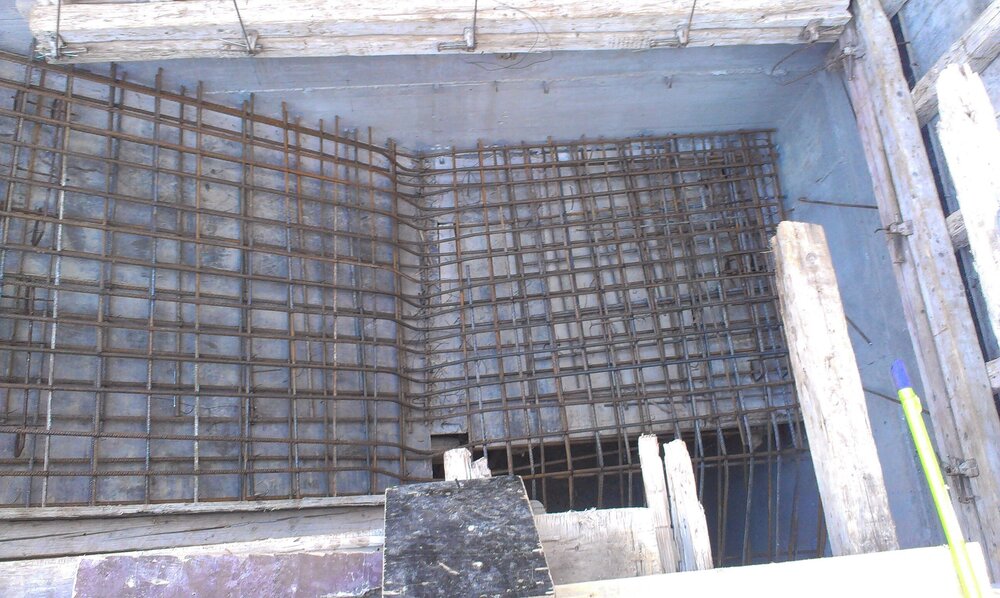

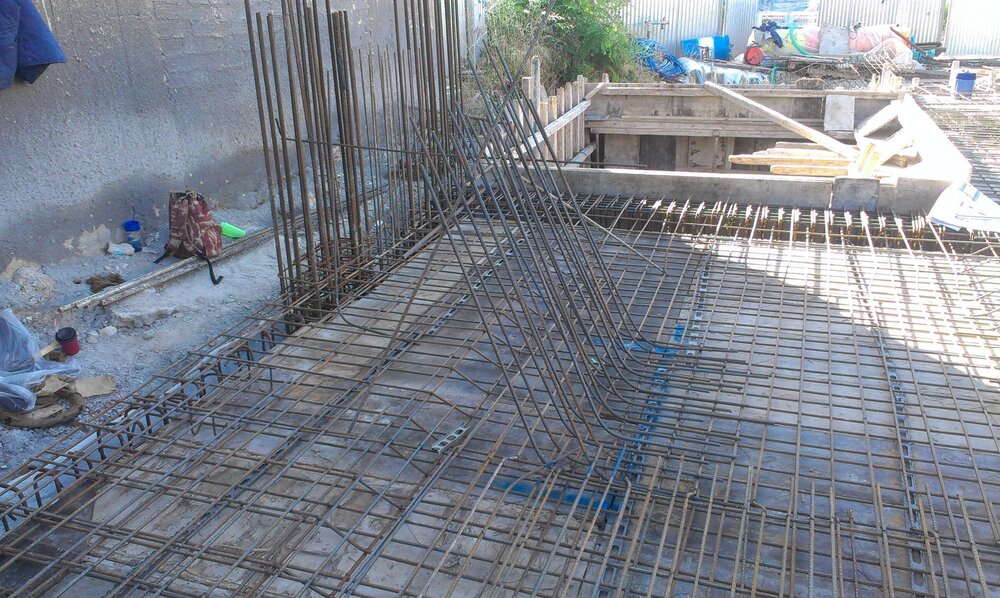

Ανεβάζω κάποια ενδεικτικά....










Share this post


Link to post
Share on other sites

Εσείς που και πως την πιάνεται τη σκάλα;

Ας πούμε του χειρόγραφου σκαριφήματος παραπάνω που ανέβασα.....
