Απορίες επί ξυλοτύπου

Recommended Posts

όπως τους έβγαλε το πρόγραμμα είναι παιδιά οι οπλισμοί.

Share this post


Link to post
Share on other sites

Τα 4Φ14 πάνω-κάτω σε όλα τα δοκάρια μάλλον δεν βγήκε από σύμπτωση ή εντατικά μεγέθη, σαν καθορισμός ελάχιστου οπλισμού μου κάνει

Share this post


Link to post
Share on other sites

Παιδιά τα 4Φ14 βγήκαν διότι είχα βάλει εκ παραδρομής απαίτηση υποχρεωτική για χρήση 4-τμητων συνδετήρων παντού............

Share this post


Link to post
Share on other sites

οπως ειπα, τσεκαρε τα ελαχιστα υποχρετικά στις ρυθμίσεις. Την έχω πατήσει κι εγώ ετσι!!

Share this post


Link to post
Share on other sites

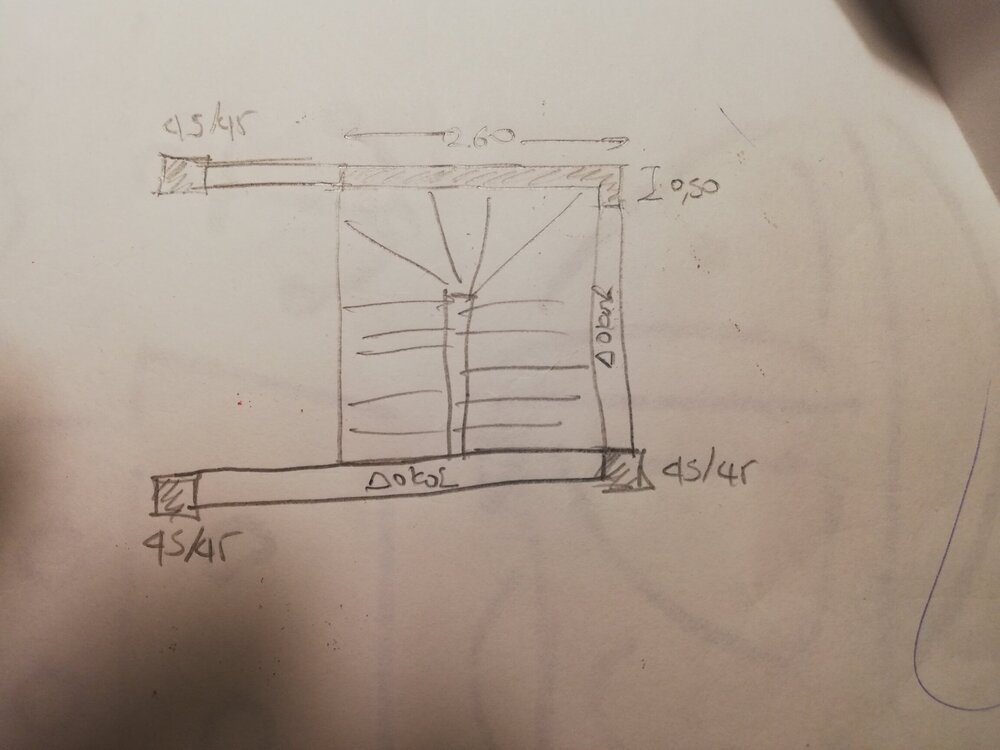

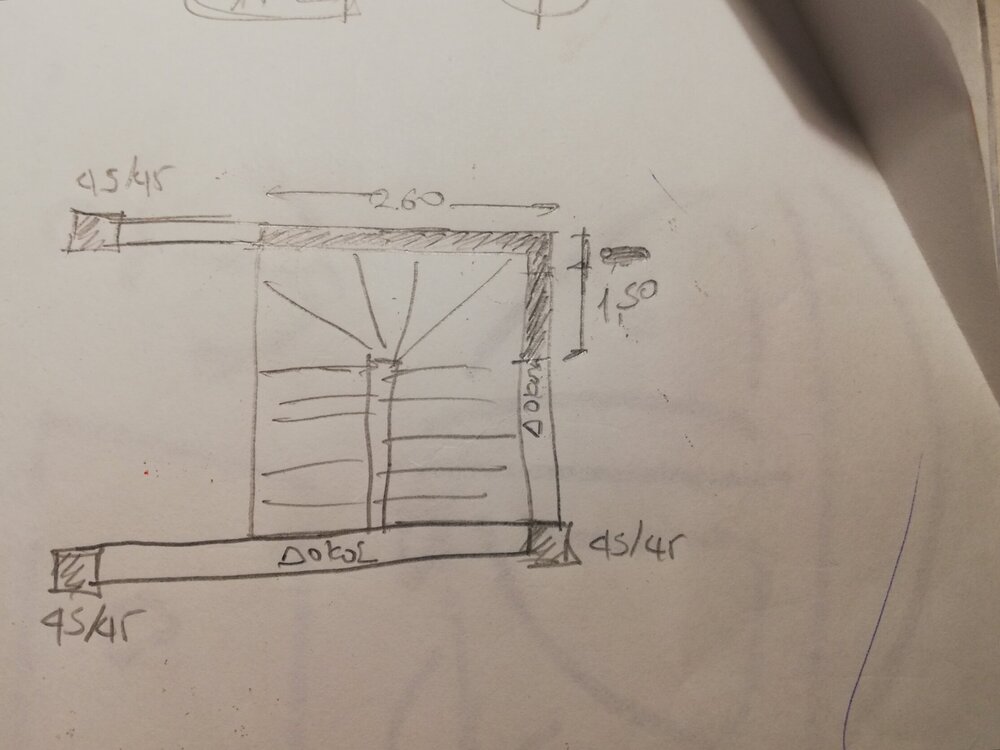

Ποια από τις δύο λύσεις στήριξης της σκάλας θα προτιμούσατε παιδιά;

Σας προβληματίζει η δεύτερη;



Share this post


Link to post
Share on other sites

Αν μιλάμε για τα συνήθη μεγέθη: πλάτος βαθμίδας 1-1,20 και ύψος ορόφου 3μ (περίπου) προσωπικά δεν θα με προβλημάτιζε. (καταλαβαίνω ότι ο προβληματισμός έγκειται στο ότι στην δεύτερη περίπτωση το τοιχίο κατά y μήκους 1,50 γίνεται υποστύλωμα μήκους 0,50μ). Πιο πολύ θα με "προβλημάτιζε" η σκάλα να σιδερωθεί με διπλή εσχάρα και η ψάθα της να έχει σωστό πάχος (τα συνήθη λάθη που κάνουν οι μάστορες). Στο κάτω-κάτω εάν σε εκείνο το σημείο που θα "καταργήσεις" το φέρον τοιχείο μήκους 1,50μ (και το κάνεις υποστύλωμα)  δεν έχεις κάποιον αρχιτεκτονικό περιορισμό (πχ άνοιγμα) μπορείς κάλλιστα να κάνεις εάν το θέλεις για λόγους στήριξης της σκάλας ένα τοιχείο με εσχάρα και κρυφοκολωνάκια που θα αναπτύσσεται καθ'ύψος όσο η σκάλα και δεν βλέπω και ιδιαίτερο λόγο (αν μιλάμε για μια τυπική σκάλα σε διαστάσεις όπως προανέφερα) να μπει στο προσομοίωμα.

Share this post


Link to post
Share on other sites
11 ώρες πριν, ilias said:

Ποια από τις δύο λύσεις στήριξης της σκάλας θα προτιμούσατε παιδιά;

Σας προβληματίζει η δεύτερη;

Σε κάθε περίπτωση, ο φορέας της σκάλας ΔΕΝ θα πρέπει να εφάπτεται στα υποστυλώματα.

Share this post


Link to post
Share on other sites
9 ώρες πριν, giwrgosdr98 said:

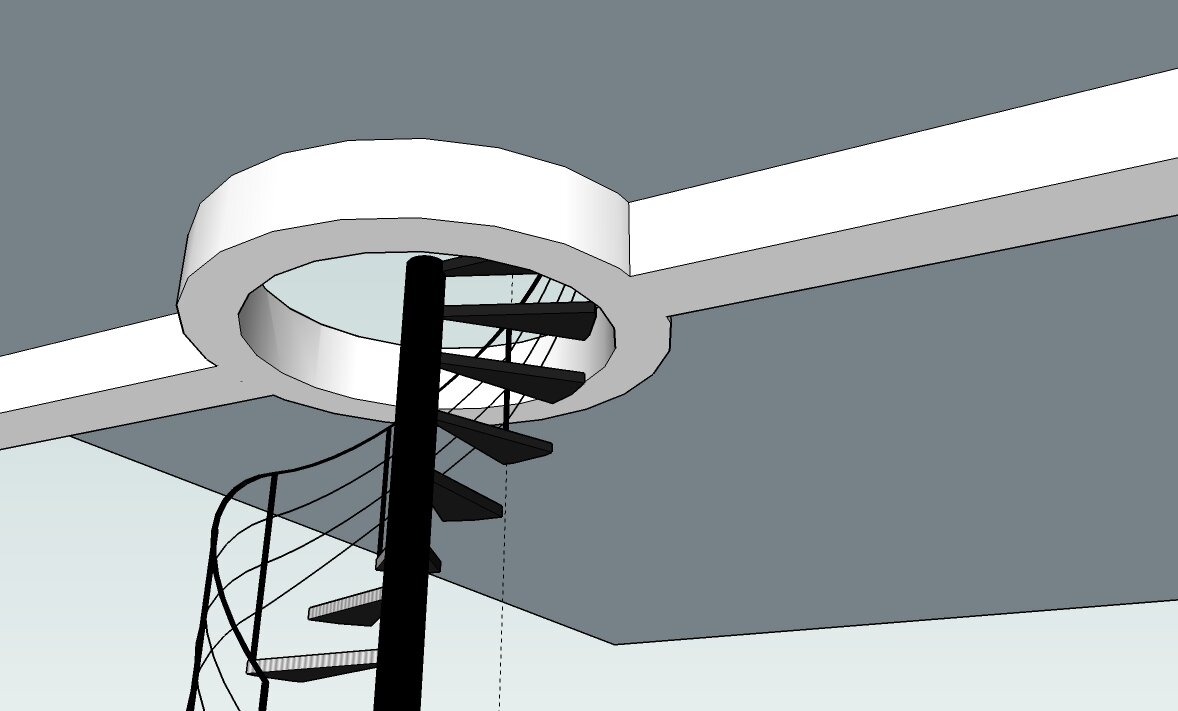

Καλησπερα αυτο ειναι σωστο ??

xilotypos me skala 1.pdf 43 kB · 8 downloads

Το μοντέλο σου το βλέπω γενικά προβληματικό, κατά τη γνώμη μου.

1. Η δοκός Δ17 εδράζεται στο ένα άκρο της στη Δ19, η οποία με τη σειρά της εδράζεται στη Δ18 που είναι πρόβολος?

2. Η δοκός Δ5 ξεκινά με διαστάσεις 40/50, το καμπύλο τμήμα είναι 25/50 και καταλήγει πάλι  με διαστάσεις 40/50? Τη θεώρησες συνεχή δοκό? Δεν νομίζω ότι είναι.  Πως την προσομοίωσες στο μοντέλο σου?  Ουσιαστικά εγώ θεωρώ ότι τα ευθύγραμμα τμήματα των δοκών λειτουργούν ως πρόβολοι και τα καμπύλα τμήματα στηρίζονται(?) και μεταβιβάζουν σημειακά φορτία στην άκρη των προβόλων

3. Πιστεύω ότι δεν αρκεί το πλάτος του Κ6(30 εκ) για να αγκυρωθεί ο οπλισμός του Δ5

4. Οι δοκοί Δ22 και Δ24  εδράζονται έκκεντρα στο κυκλικό υποστύλωμα Κ2.

Edited by zvasilia
  • Upvote 2
